产品名称:

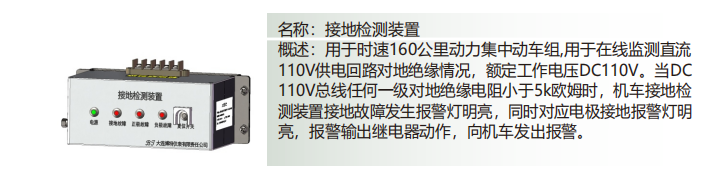

KZJC-接地检测装置
型号:KZJC-JDJC002
产品简介:
本产品由大连科展电气技术有限公司独立开发,2020年研制成功。用于在线监测直流110V供电回路对地绝缘情况,额定工作电压DC110V。当DC110V总线任何一级对地绝缘电阻小于5k欧姆时,机车接地检测装置接地故障发生报警灯明亮,同时对应电极接地报警灯明亮,报警输出继电器动作,向机车发出报警。
典型应用:
时速160公里动力集中动车组
允许供电电压 | DC 77 - 137.5 V | 输出触点允许电流 | 10A |
额定工作电压 | DC 110 V | 输出触点类型 | 常开、无极性 |
额定功耗 | 1.3 W | 尺寸 | 长160mm90mm高85mm |
整体尺寸:
长160mm宽90mm高85mm
产品功能介绍:
该机车接地检测装置主要用于检测机车控制电路对地绝缘状态,可以分辨正极接地、负极接地。该产品在工作过程中,全程无需人为操作。
注意事项:
1、电源接通后,该机车接地检测装置将实时监测DC110V总线正负极对地绝缘状态。从启动电源开始,机车绝缘检测仪全部指示灯闪烁一次完成自检,然后绿色电源指示灯明亮,用以指示机车接地检测装置正常工作。
2、在机车接地检测装置工作过程中,当DC110V总线任何一极对地绝缘电阻小于5k欧姆时,机车接地检测装置接地故障发生报警灯明亮,同时对应电极接地报警灯明亮,同时报警输出继电器动作使常开输出端子动作用以向机车控制微机发出报警。在以上报警发出后,如果经过处理后接地电阻恢复,则机车接地检测装置的接地故障发生报警灯熄灭,对应的报警输出继电器复位;但是对应的电极接地报警灯依然明亮,需要在故障处理恢复之后由人工按下报警复位按钮清除。
