万用表在直流电流中的应用及其注意事项

　　万用表又称为复用表、多用表、三用表、繁用表等，是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。

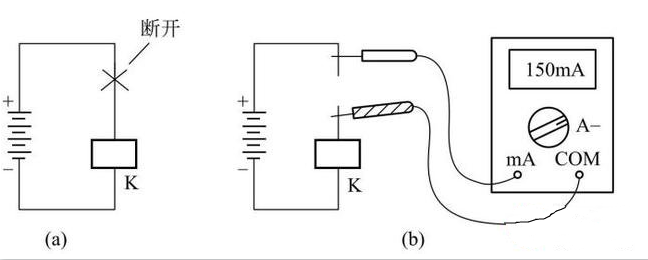

　　使用数字万用表测量直流电流时，红表笔为正表笔，插入mA插孔或者A插孔，黑表笔为负表笔，插入COM插孔，测量选择开关旋转到直流A档，传入被测电路即可测量。 测量200mA以下直流电时，红表笔应插入mA插孔，测量200mA及以上直。

　　数字万用表测量直流电流过程中如果正、负表笔接反，测量结果将显示为负值。用数字万用表测量直流电流时，可以不必考虑电流方向，这在电流方向不明确的情况下特别方便，同时测出了电流的方向和大小。

　　一、用指针式万用表测量直流电流

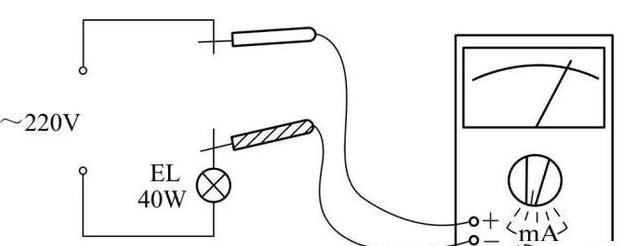

　　测量直流电流时，指针式万用表应串入被测电路，如下图所示，既可以串入电源正极与被测电路之间，也可以串入被测电路与电源负极之间。

　　量500mA及其以下直流电流时，测量选择开关应选择：mA 档，测量0.5~5A的直流电流时，应选择“500mA”档，并将正表笔插入专用插孔。 测量电流时，指针式万用表的读数方法是：满度值（刻度线最右边）等于所选量程档位数，根据表针指示位置折算出测量结果。

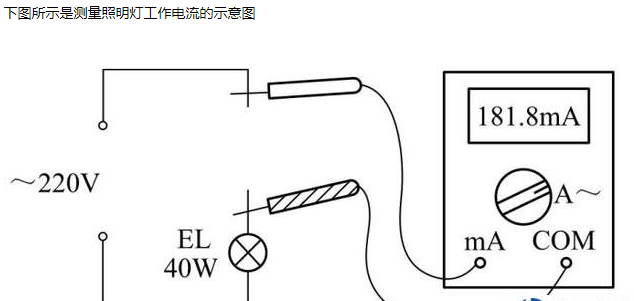

　　二、指针式万用表测量交流电流

　　必须使用具有交流电流档的指针式万用表才可以直接测量交流电流，测量直流电流相似，将万用表串入被测电路即可。
